Elektromagnetbremsen
Präzise Bremsen Sicher ankommen
Elektromagnetische Bremslösungen für anspruchsvolle Anwendungen in Fahrzeugtechnik, Industrie und Maschinenbau.
Auslegung & Engineering
Die richtige Elektromagnetbremse hängt von Drehmoment, Bauraum, Schaltverhalten und Sicherheitsanforderungen ab. Mit KNOTT Vortex verbindet KNOTT eigene Anwendungskompetenz mit dem Spezialwissen eines erfahrenen Partners für Elektromagnetbremsen und Kupplungen. So entstehen auch für anspruchsvolle Anwendungen und Sonderlösungen passende Bremskonzepte.
Je nach Anforderung stehen unterschiedliche Bauformen und Ausführungen zur Verfügung. So lassen sich Bremsen auf zuverlässige Leistung, schnelle Reaktion und eine hohe Lebensdauer auslegen – auch für anspruchsvolle Industrieumgebungen. Reicht eine Standardlösung nicht aus, entwickelt KNOTT kundenspezifische Varianten, abgestimmt auf die technischen Anforderungen und den vorhandenen Bauraum.
Fail-Safe
Federbetätigte Bremsen schließen bei Unterbrechung der Stromzufuhr und sorgen für sicheren Halt.
Zuverlässig Bremsen und Halten
Für definierte Brems- und Haltefunktionen in verschiedensten Anwendungen.
Hoher Bremsmoment auf kompaktem Bauraum
Leistungsstarke Bremsen für Anwendungen, bei denen Drehmoment und Bauraum gleicherweise entscheidend sind.
Präzise Positionieren
Für Sicherheit und kontrollierte Bremsvorgänge von von Antrieben.
Negativbremse / Federdruckbremse:
Im stromlosen Zustand wird die Bremse durch Federkraft geschlossen und hält den Drehmoment. Zum Lösen wird sie elektromagnetisch geöffnet. Das Fail-Safe-Prinzip macht sie besonders geeignet als Halte-, Feststell- und Notbremse für sicherheitsrelevante Antriebe.
Verfügbare Größen:Ø 37 – 500 mm
Bremsmomente:bis 1.500 Nm
Positivbremse / Arbeitsstrombremse:
Die Bremse wird durch Bestromen aktiviert und ist im stromlosen Zustand gelöst. Sie eignet sich für gezieltes Bremsen und Positionieren, etwa zum Anhalten von Antrieben unter Last.
Konstruktionsbedingt ist sie keine Sicherheitsbremse.
Verfügbare Größen: Ø 37 – 500 mm
Bremsmomente: bis 1.500 Nm

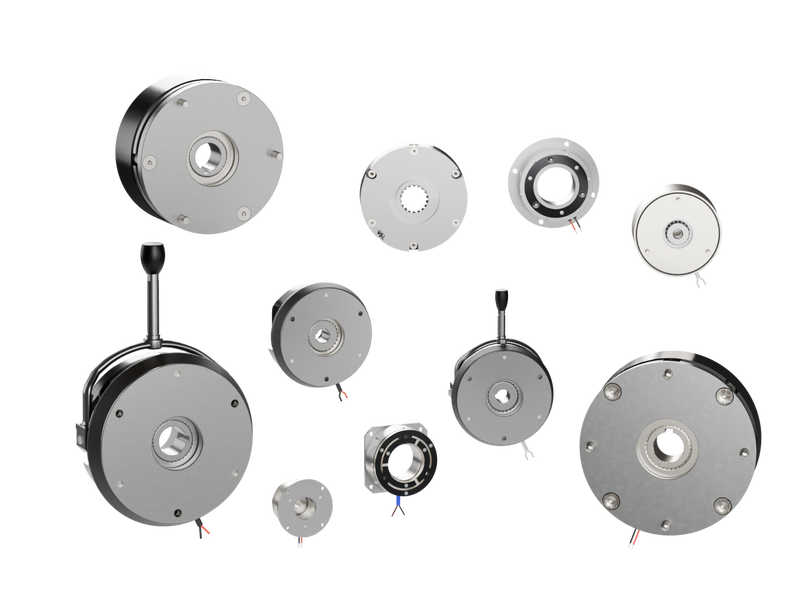

Die KNOTT Elektromagnetbremsen im Überblick
Federbetätigte, ausfallsichere Bremsen entwickelt für zuverlässiges Halten und Notbremsen. Bei Leistungsabfall wird automatisch die Stromversorgung aktiviert.

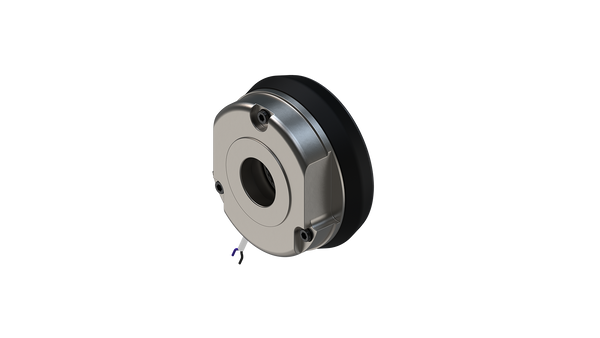

ERA
Die ERA ist eine kompakte Elektromagnetbremse für zuverlässiges Halten und definierte Bremsfunktionen. Die beidseitige Reibfläche ermöglicht eine hohe Bremsleistung bei kompakter Bauart.
- Elektromagnetisch gelüftet und federbetätigt
- Fail-Safe Funktion bei Strom-Unterbrechnung
- Verschleißarme Reibbeläge
- Isolierstoffklasse H für Umgebungstemperaturen bis 180 °C
- Voreingestellter Luftspalt für eine einfache und schnelle Montage
- Bremsmoment: bis 1.500 Nm
Anwendungs-Möglichkeiten: Krane, Hebezeuge, Elektrostapler, Bremsmotoren, autonome Roboter, Aufzüge, Flurförderzeuge und kommunale Fahrzeuge.

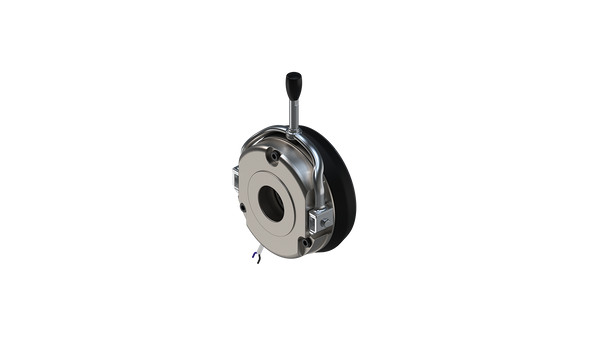

ERB
Die ERB ist eine federbetätigte Elektromagnetbremse mit integrierter manueller Lüftung.
- Federbetätigte und elektromagnetisch gelüftete Ausführung
- Fail-Safe-Funktion bei Unterbrechung der Stromzufuhr
- Manuelle Lüftung für alle Baugrößen verfügbar
- Werksseitig montierbar oder nachrüstbar
- Automatische Rückstellung der federbelasteten Handlüftung
- Beidseitige Reibflächen für zuverlässiges Bremsen und Halten
- Optional geräuscharme Ausführung
- Verschiedene Ausführungen zum Schutz vor Staub und Feuchtigkeit
- Überwachung der manuellen Lüftung per Mikroschalter möglich
- Sonderspannungen und kundenspezifische Bohrungen auf Anfrage
- Bremsmoment: bis 1.500 Nm.
Je nach Ausführung sind Schutzarten bis IP66 sowie unterschiedliche Spannungen und Anschlussvarianten verfügbar. Einsatzbereiche sind unter anderem Krane und Hebezeuge, Elektrostapler, Bremsmotoren, autonome mobile Roboter, Aufzüge und Flurförderzeuge.

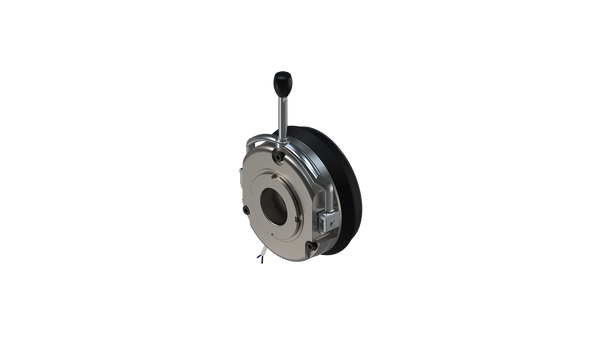

ERC
Die ERC ist eine federbetätigte Elektromagnetbremse mit manueller Lüftung und einstellbarem Bremsmoment. Im stromlosen Zustand wird die Bremse durch Federkraft geschlossen. Zum Lösen wird sie elektromagnetisch geöffnet. Über die Drehmomenteinstellung lässt sich die Bremswirkung gezielt an die jeweilige Anwendung anpassen.
Federbetätigte, elektromagnetisch gelüftete Fail-Safe-Bremse
- Einstellbares Bremsmoment über die Drehmomenteinstellmutter
- Manuelle Lüftung für Wartung und besondere Betriebssituationen
- Beidseitige Reibflächen für zuverlässiges Bremsen und Halten
- Überwachung von Luftspalt und Verschleiß optional möglich
- Überwachung der manuellen Lüftung optional möglich
- Geräuscharme und korrosionsgeschützte Ausführungen verfügbar
- Schutzvarianten bis IP65 und IP66
- Bremsmoment: bis 1.500 Nm
Je nach Baugröße und Ausführung stehen unterschiedliche Spannungen, Schutzarten und Überwachungsoptionen zur Verfügung. Einsatzbereiche sind unter anderem Krane und Hebezeuge, Elektrostapler, Bremsmotoren, autonome mobile Roboter, Aufzüge, Flurförderzeuge und kommunale Fahrzeuge.

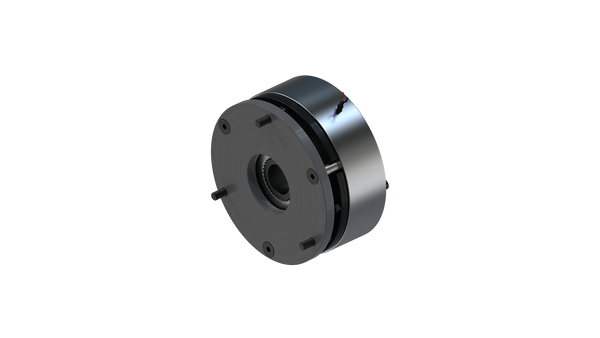

ERG
Die ERG ist eine kompakte, federbetätigte Elektromagnetbremse mit beidseitiger Reibfläche. Durch die Flanschbauweise lässt sie sich platzsparend in Antriebe und Maschinen integrieren. Im stromlosen Zustand wird die Bremse durch Federkraft geschlossen und zum Lösen elektromagnetisch geöffnet.
- Beidseitige Reibflächen für zuverlässiges Bremsen und Halten
- Kompakte Flanschbauweise für kleine Einbauräume
- Verschleißarme, asbestfreie Reibbeläge
- Bremsmomente von 0,12 bis 400 Nm
- Isolierstoffklasse H für Temperaturen bis 180 °C
- Standardmäßig 24 V DC, weitere Spannungen verfügbar
- Optionale manuelle Lüftung
- Montage der kleineren Baugrößen von beiden Seiten möglich
- Kundenspezifische Ausführungen, beispielsweise als besonders flache Pancake-Bremse, realisierbar
Die ERG-Serie ist in 13 Baugrößen erhältlich und eignet sich unter anderem für Treppenlifte, autonome mobile Roboter, Elektrostapler, Krane und Hebezeuge, Fördertechnik sowie Maschinen der Holzverarbeitung.

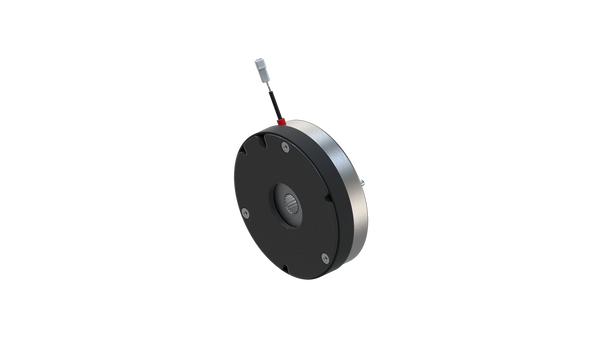

ERH
Die ERH ist eine kompakte, federbetätigte Elektromagnetbremse für elektrisch angetriebene Fahrzeuge und Maschinen. Im stromlosen Zustand wird die Bremse durch Federkraft geschlossen und elektromagnetisch zum Lösen geöffnet. Die schmale Bauform ermöglicht eine platzsparende Integration, während unterschiedliche Reibmaterialien auf die jeweilige Bremsaufgabe abgestimmt werden können.
- Schmale und kompakte Bauweise
- Für Park- und Notbremsfunktionen ausgelegt
- Varianten für hohe statische Haltemomente
- Varianten für hohe dynamische Notbremsmomente und lange Bremslebensdauer
- Unterschiedliche Reibmaterialien für anwendungsspezifische Anforderungen
- Ausführungen mit oder ohne Lüfthebel
- Schutzarten von IP43 bis IP67 verfügbar
- Reduzierte Leistungsaufnahme durch Zweispannungsversorgung oder PWM-Ansteuerung
- Bremsmoment: von 10 bis 200 Nm
Je nach Ausführung stehen unterschiedliche Schutzarten, Montagevarianten und Betätigungsmöglichkeiten zur Verfügung. Einsatzbereiche sind unter anderem Elektro- und Golf-Carts, Hubarbeitsbühnen, Elektrostapler, Mobilkrane, Baumaschinen, Kommissionierfahrzeuge und Kommunalfahrzeuge.

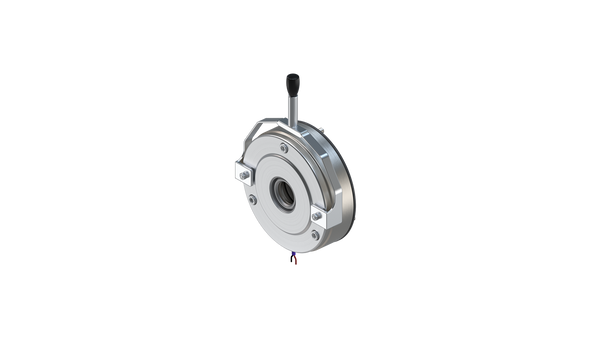

ERM
Die ERM ist eine federbetätigte Elektromagnetbremse für anspruchsvolle Anwendungen mit erhöhten Anforderungen an Schutz und Betriebssicherheit. Das geschlossene Gehäuse in Schutzart IP66 schützt die Bremse zuverlässig vor Staub und Wasser.
- Fail-Safe-Funktion
- Schutzart IP66
- Beidseitige Reibflächen für zuverlässiges Bremsen und Halten
- Isolierstoffklasse H
- Optional mit Handlüftung
- Geräuschreduzierte Rotorausführung verfügbar
- Erhöhter Korrosionsschutz optional
- Optional mit Mikroschalter und Vorbereitung für Drehgeber
- Kompaktvarianten mit dünnem Adapterflansch verfügbar
- Unterschiedliche Reibmaterialien für anwendungsspezifische Anforderungen
- Bremsmoment: von 5 bis 260Nm
Für Sonderlösungen sind statische Haltemomente bis 320 Nm möglich. Je nach Anwendung stehen Varianten für dynamisches Bremsen, Haltefunktionen mit Notstopp und kundenspezifische Anforderungen zur Verfügung.

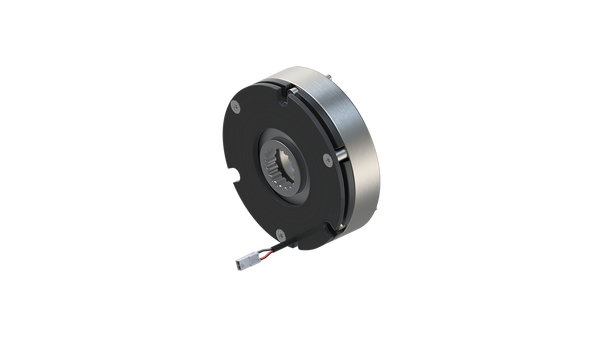

ERN
Federkraftbetätigte
Elektromagnetbremse für Radantriebseinheiten, zwischen Motor und Getriebe.
Einscheiben-Reibungsbremsen
Leistungsstarke Bremsen, die durch Bestromung aktiviert werden. Für sicheres und kontrolliertes Stoppen und Halten von Maschinen und Automatisierungssystemen.

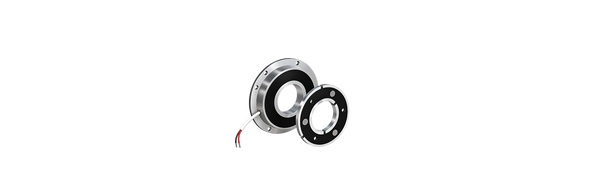

EAA
Die EAA ist eine kompakte, elektromagnetische Einscheibenbremse für präzise industrielle Bewegungsabläufe. Im bestromten Zustand erzeugt sie das Bremsmoment und eignet sich besonders für Anwendungen mit hohen Drehzahlen.
- Elektromagnetische Einscheibenbremse, Normally-off
- Kompakte Bauweise für industrielle Anwendungen
- Spielfreie Drehmomentübertragung
- Hohe Leerlaufdrehzahlen durch vollständige Trennung der Reibflächen
- Verschleißarme, asbestfreie Reibflächen
- Bremsmomente von 1,5 bis 2.880 Nm
- Standardmäßig 24 V DC, weitere Spannungen verfügbar
- Unterschiedliche Bohrungen und Befestigungsgeometrien möglich
- Ausgelegt für trockenen Betrieb
- Isolierstoffklasse H bis 180 °C
- Nach DIN VDE 0580 gefertigt und geprüft, CE-zertifiziert
Die EAA eignet sich unter anderem für Industrie-, Verpackungs-, Druck- und Textilmaschinen, Fördertechnik, Werkzeugmaschinen, Automatisierung und Motion-Control-Systeme.

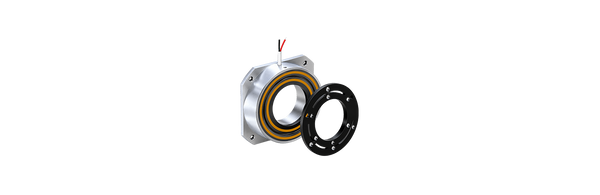

EAR
Die EAR ist eine elektromagnetische Einscheibenbremse mit metallischen Reibflächen für hohe Drehmomente bei kompakter Bauweise. Sie eignet sich sowohl für trockenen als auch für nassen Betrieb und kann auch bei Öl- oder Fetteinwirkung eingesetzt werden.
- Kompakte Bauweise mit vergleichsweise großer Bohrung
- Metallische Reibflächen für trockenen und nassen Betrieb
- Hohe Drehmomente bei kompakter Baugröße
- Wartungsfreie Ausführung
- Geeignet für horizontale und vertikale Montage
- Bremsmomente trocken bis 400 Nm, nass bis 160 Nm
- Dynamische Bremsmomente trocken bis 320 Nm
- Standardmäßig 24 V DC, weitere Spannungen verfügbar
- Baugrößen 0,05 bis 32, größere Baugrößen auf Anfrage
- Kundenspezifische Ausführungen und Befestigungen möglich
- Isolierstoffklasse H bis 180 °C
Die EAR eignet sich unter anderem für Werkzeugmaschinen, Industriemaschinen, Fördertechnik sowie Verpackungs- und Druckmaschinen.
Permanent Magnetbremse
Permanent-Magnet-Bremsen – zuverlässige Bremskraft durch integrierte Permanentmagnete, ohne kontinuierliche Energiezufuhr.

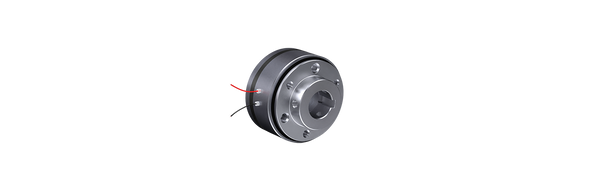

PMB
Permanentmagnetbremsen sind kompakte, elektromagnetisch gelüftete Haltebremsen für präzise Antriebs- und Positionieranwendungen. Durch ihre geringe Baugröße und hohe Leistungsdichte eignen sie sich besonders für Servomotoren und automatisierte Systeme.
- Kompakte Bauweise für geringe Einbauräume
- Hohe Drehmomente bei geringem Bauraum
- Präzises Halten und Positionieren
- Schnelle Reaktionszeiten
- Energieeffizient durch stromloses Bremsen
- Bremsmomente von 0,4 bis 130 Nm
- Standardmäßig 24 V DC, weitere Spannungen verfügbar
- Verschiedene Bauformen und kundenspezifische Ausführungen
Die Permanentmagnetbremsen eignen sich unter anderem für Servomotoren, Robotik, Automatisierung und Motion-Control-Anwendungen.
HÄUFIG GESTELLTE
FRAGEN.
Was ist der Unterschied zwischen Positiv- und Negativbremse?
Die Positivbremse bremst beim Bestromen, die Negativbremse schließt federbetätigt im stromlosen Zustand und arbeitet damit nach dem Fail-Safe-Prinzip.
Welche Bauarten bietet Knott an?
KNOTT bietet verschiedene Bauarten und Ausführungen von Elektromagnet- und Permanentmagnetbremsen an. Von Standard- und schmalen Bauformen über Bremsen für den Einbau zwischen Motor und Getriebe bis hin zu mehrstufigen und kundenspezifischen Lösungen. Je nach Anwendung sind auch zusätzliche manuelle Betätigungen oder Kombinationen mit hydraulischen Bremssystemen möglich.
Welche Baugrößen und Bremsmomente sind verfügbar?
Unseren Kundenspezifischen Anpassungen bezogen auf Drehmoment, Spannung und Baugröße. Von24V DC bis 205V variable auslegbar.
Für welche Anwendungen eignen sich die Bremsen?
Vor allem für elektrisch angetriebene Fahrzeuge, Flurförderzeuge, Industriefahrzeuge, Landwirtschaft sowie den Maschinen und Anlagenbau.
Wie wähle ich die richtige Elektromagnetbremse aus?
Die Auswahl hängt von mehreren Faktoren ab: Drehmoment, Drehzahl, Spannung, Wellengröße, Schlagzyklus, Montageanordnung, Betriebstemperatur und Sicherheitsanforderungen. Kontaktieren Sie uns gerne, um Sie bei Ihren Anforderungen und Ihrer Auswahl zu unterstützten.
Wo finden elektromagnetische Bremsen häufig Verwendung?
Elektromagnetische Bremsen werden in Motoren, Förderbändern, Aufzügen, Werkzeugmaschinen, Verpackungsgeräten und Automatisierungssystemen eingesetzt. Sie unterstützen präzises Stoppen, Positionieren und Lasthalten.
Passende Elektromagnetbremse
auslegen lassen
Sprechen Sie direkt mit unserem technischen Vertrieb. Beschreiben Sie Ihre Anforderungen, wir entwickeln die passende Lösung.
